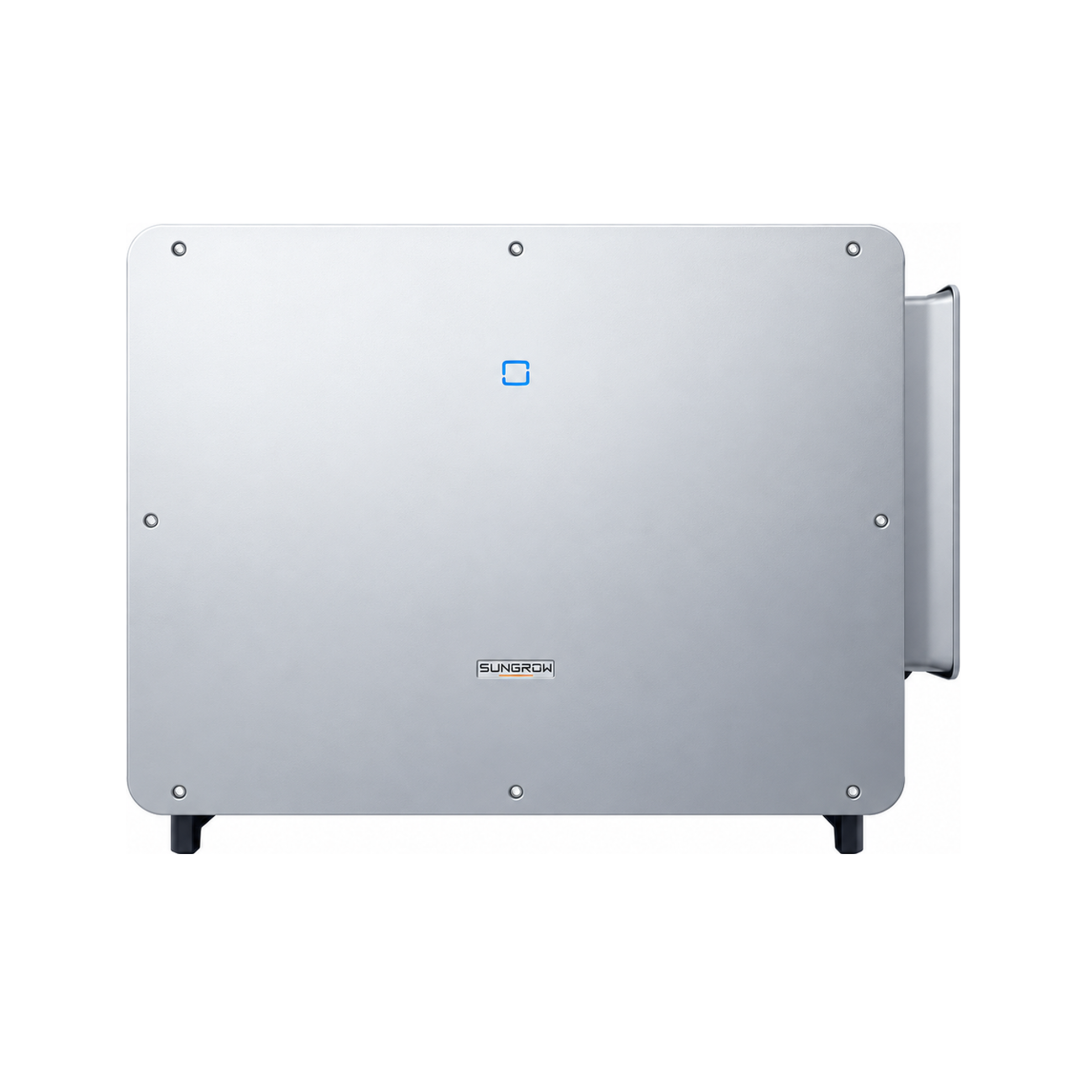

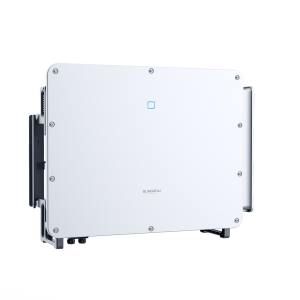

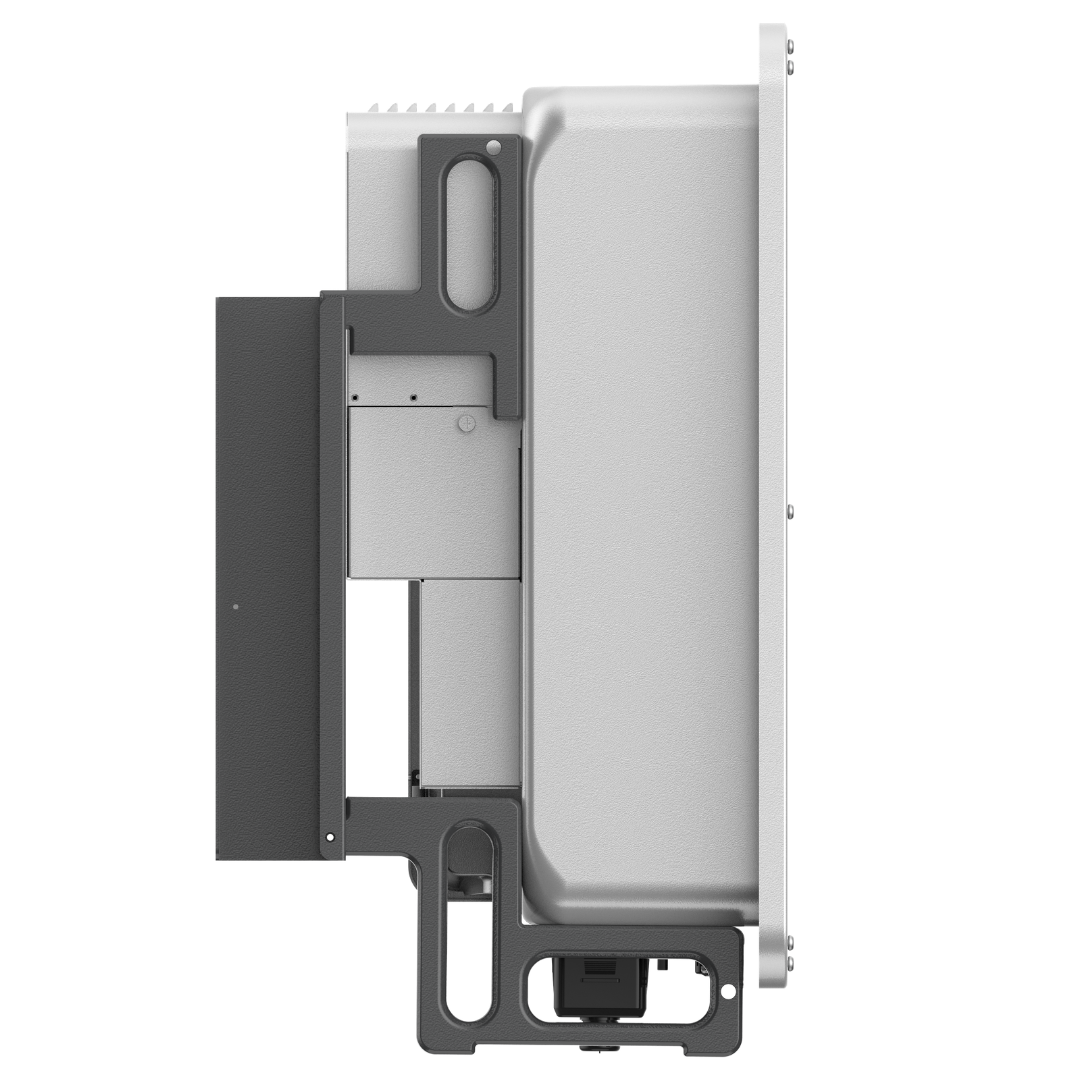

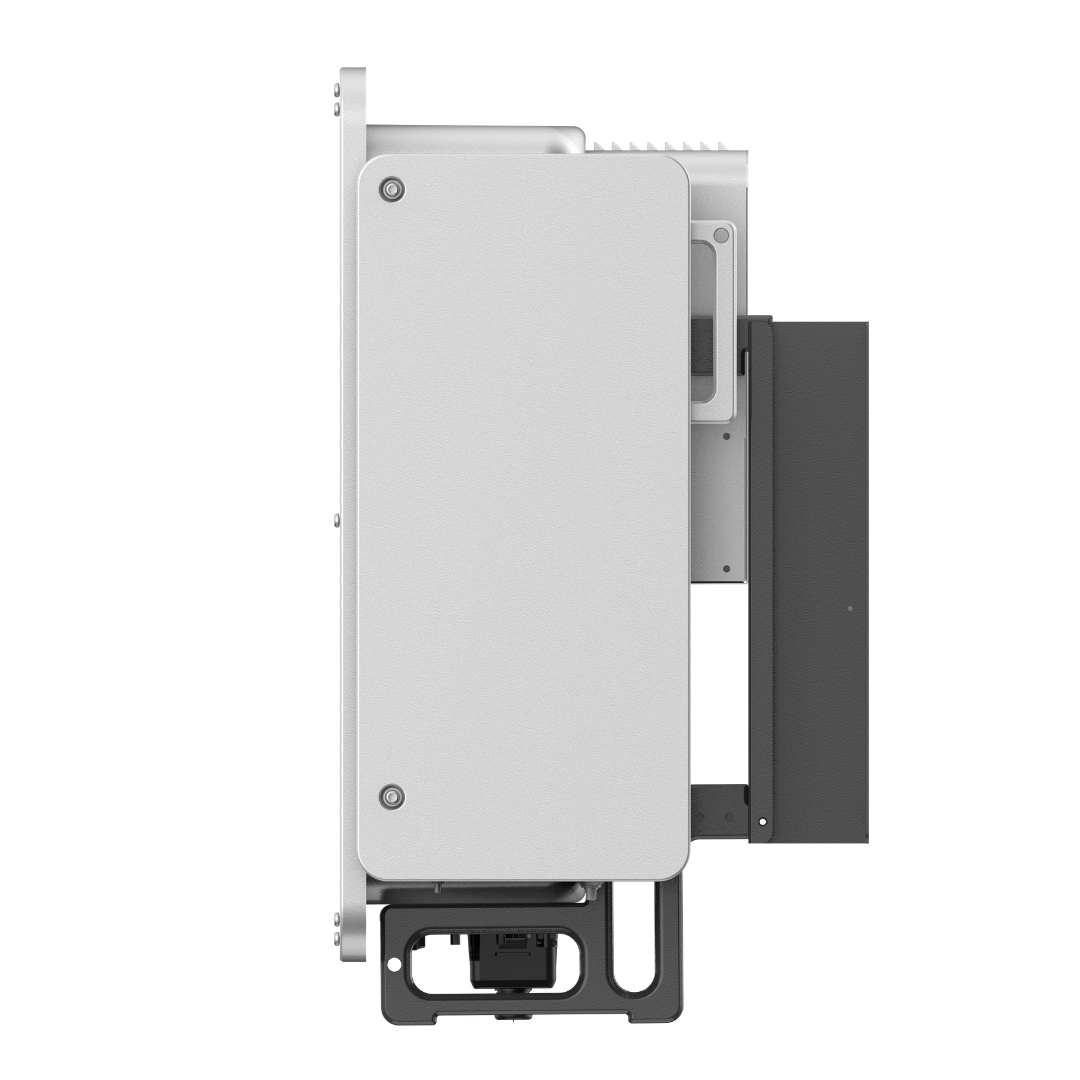

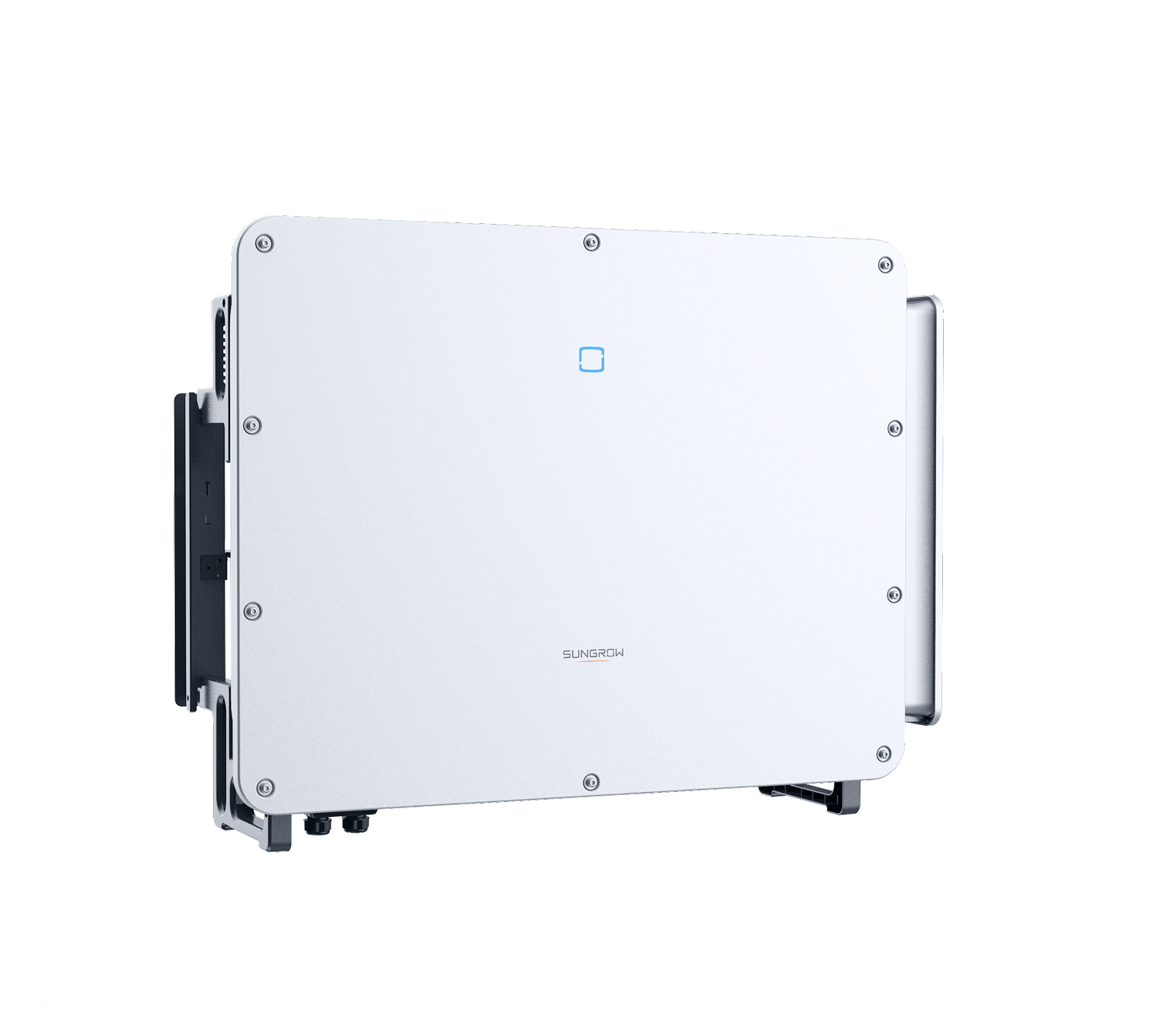

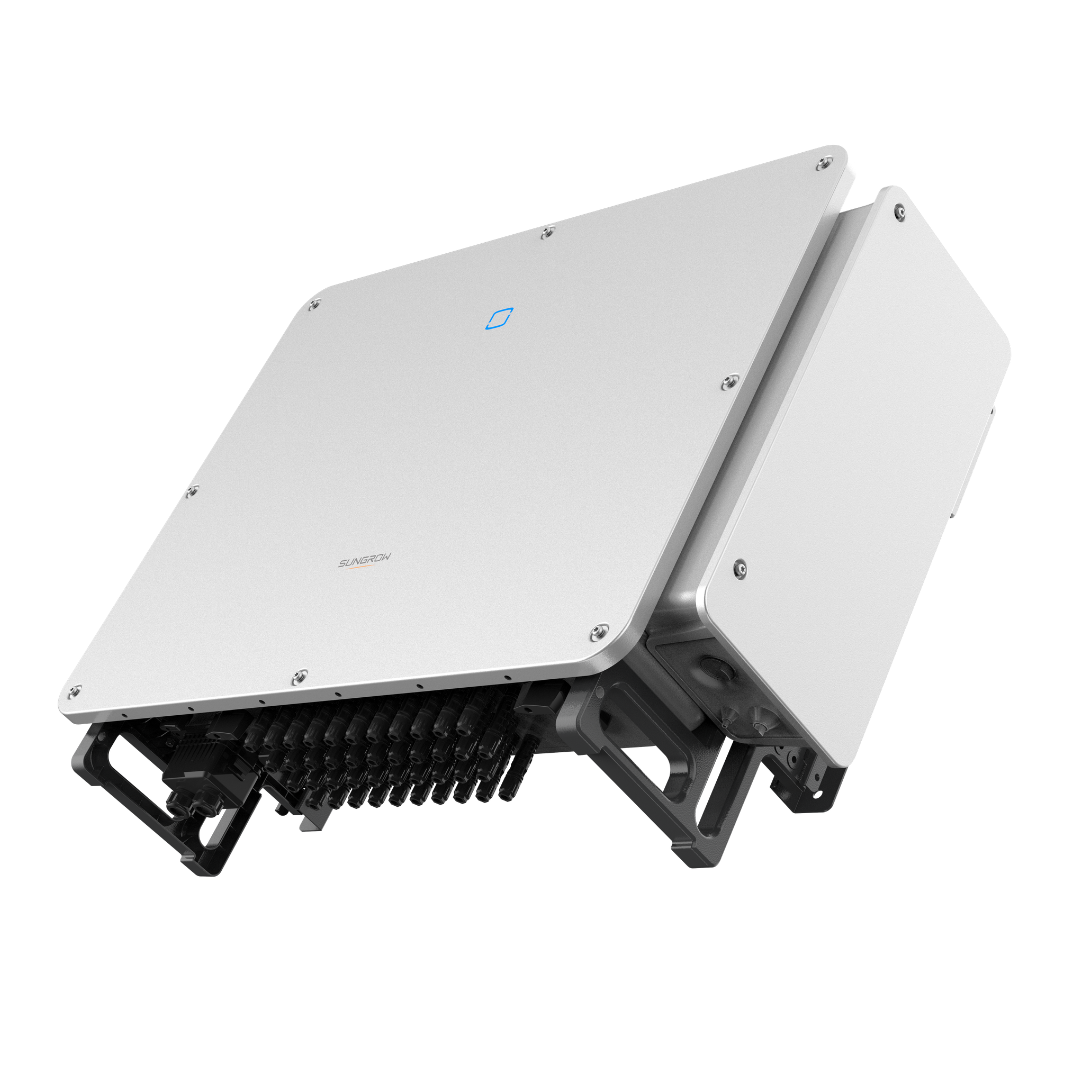

Tổng quan biến tần Sungrow SG150CX
Sungrow SG150CX chuyển đổi điện DC từ hệ thống pin mặt trời thành điện AC 3 pha để cấp cho phụ tải và hòa vào lưới điện. Đây là biến tần hòa lưới công suất lớn, được thiết kế cho các công trình cần quản lý nhiều chuỗi pin và vận hành ổn định ngoài trời.
Với 7 MPPT hoạt động độc lập, thiết bị phù hợp với mái có nhiều hướng, góc nghiêng hoặc các khu vực pin nhận bức xạ khác nhau. SG150CX là biến tần hòa lưới và không kết nối trực tiếp với pin lưu trữ.
Thông số kỹ thuật nổi bật
- Công suất AC danh định: 150kW
- Công suất biểu kiến tối đa: 165kVA
- Công suất PV đầu vào khuyến nghị: 210kWp
- Điện áp DC tối đa: 1.100V
- Dải điện áp MPPT: 180–1.000V
- Số MPPT: 7, mỗi MPPT tối đa 3 chuỗi
- Dòng điện đầu vào tối đa: 336A
- Hiệu suất tối đa: 98,8%
- Cấp bảo vệ: IP66, chống ăn mòn cấp C5
- Kích thước: 1.025 × 795 × 360mm
- Trọng lượng: không quá 100kg
- Nhiệt độ vận hành: -30°C đến 60°C
Điểm nổi bật của Sungrow SG150CX
- 7 MPPT và 21 chuỗi PV, thuận lợi khi thiết kế hệ thống trên mái nhà xưởng có nhiều khu vực lắp đặt.
- Tích hợp AFCI 3.0, giám sát dòng điện từng chuỗi, ngắt chuỗi thông minh và chức năng phục hồi PID.
- Vỏ IP66, chống ăn mòn C5 và hệ thống làm mát cưỡng bức có cơ chế tự làm sạch đường gió.
- Hỗ trợ giám sát, chẩn đoán chuỗi pin và quản lý hệ thống qua nền tảng iSolarCloud.
- Tích hợp chống sét lan truyền DC Type I+II và AC Type II.
Sơ đồ vận hành
- Ban ngày, điện mặt trời được ưu tiên cấp cho phụ tải.
- Khi sản lượng không đủ, hệ thống lấy thêm điện từ lưới.
- Phần điện dư có thể phát lên lưới hoặc được giới hạn bằng hệ thống meter và bộ điều khiển phù hợp.
- Khi lưới điện mất, SG150CX tự ngừng phát điện để bảo đảm an toàn chống đảo lưới.
Hưng Khang cung cấp giải pháp gì?
Hưng Khang tư vấn và tích hợp Sungrow SG150CX trong hệ điện mặt trời thương mại và công nghiệp. Cấu hình được tính toán theo diện tích mái, phụ tải, công suất trạm biến áp và yêu cầu giới hạn phát ngược của từng công trình.
Phạm vi triển khai có thể gồm khảo sát, thiết kế chuỗi pin, lựa chọn thiết bị bảo vệ, sản xuất tủ điện, thi công đấu nối, cấu hình giám sát iSolarCloud, vận hành thử và hỗ trợ kỹ thuật sau bàn giao.
